케이던스 디자인 시스템즈, 엔비디아 칩도 이 툴로 설계해요
안녕하세요, 깅글렛이에요.
7월 3일에 국내 언론 아홉 곳이 같은 기사를 냈어요. 삼성 파운드리가 2세대 2나노 공정 설계에서 케이던스 디자인 시스템즈(이하 케이던스)와 협력을 넓힌다는 내용이었어요.

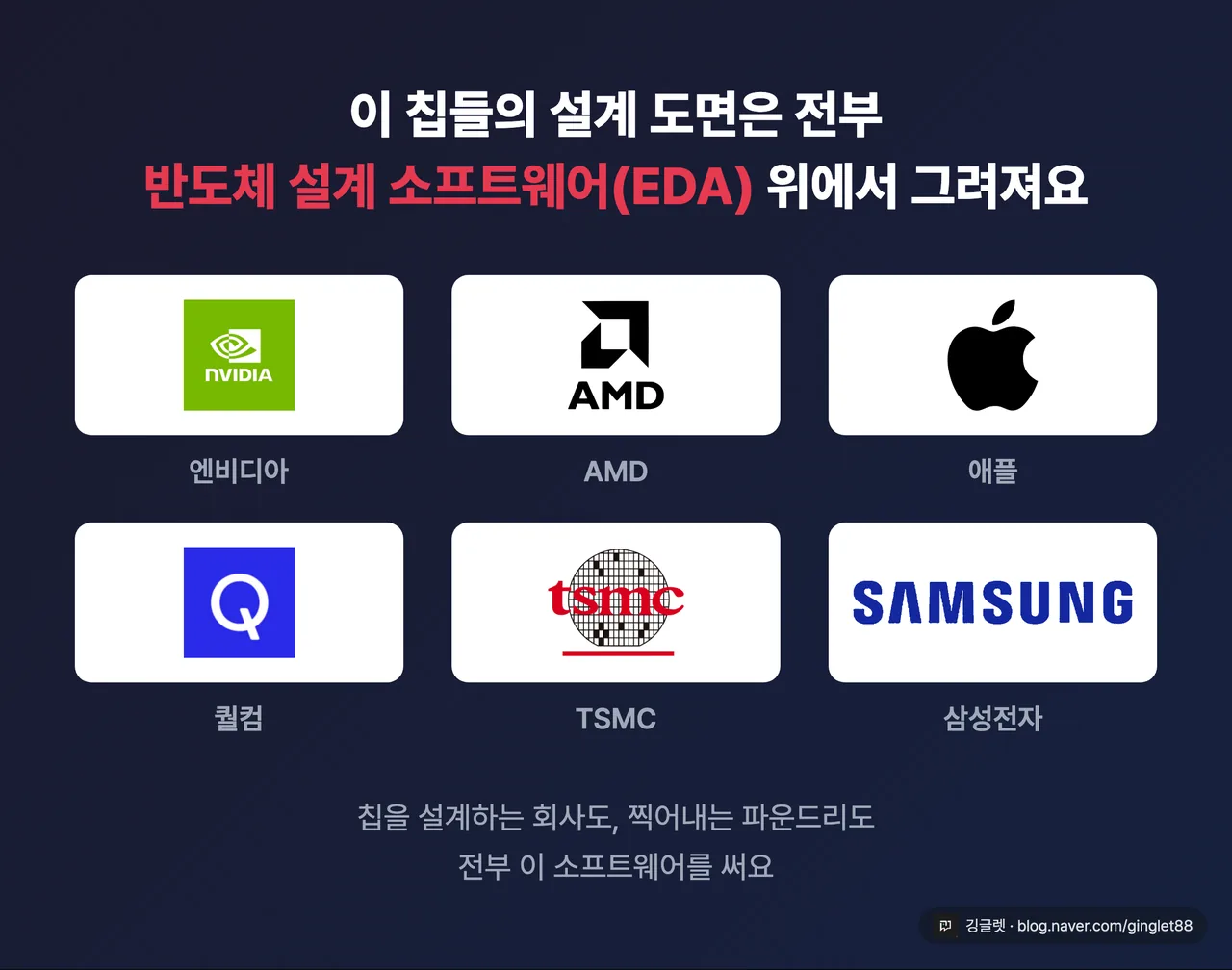

케이던스 디자인 시스템즈는 반도체 회로를 그리고 검증하는 설계 소프트웨어를 파는 미국 회사예요. 엔비디아·애플·퀄컴·AMD가 칩을 설계할 때, TSMC·삼성 파운드리가 그 설계를 받아 찍을 때 이 회사 툴이 들어가요. 그런데 이름을 아는 사람은 거의 없죠.

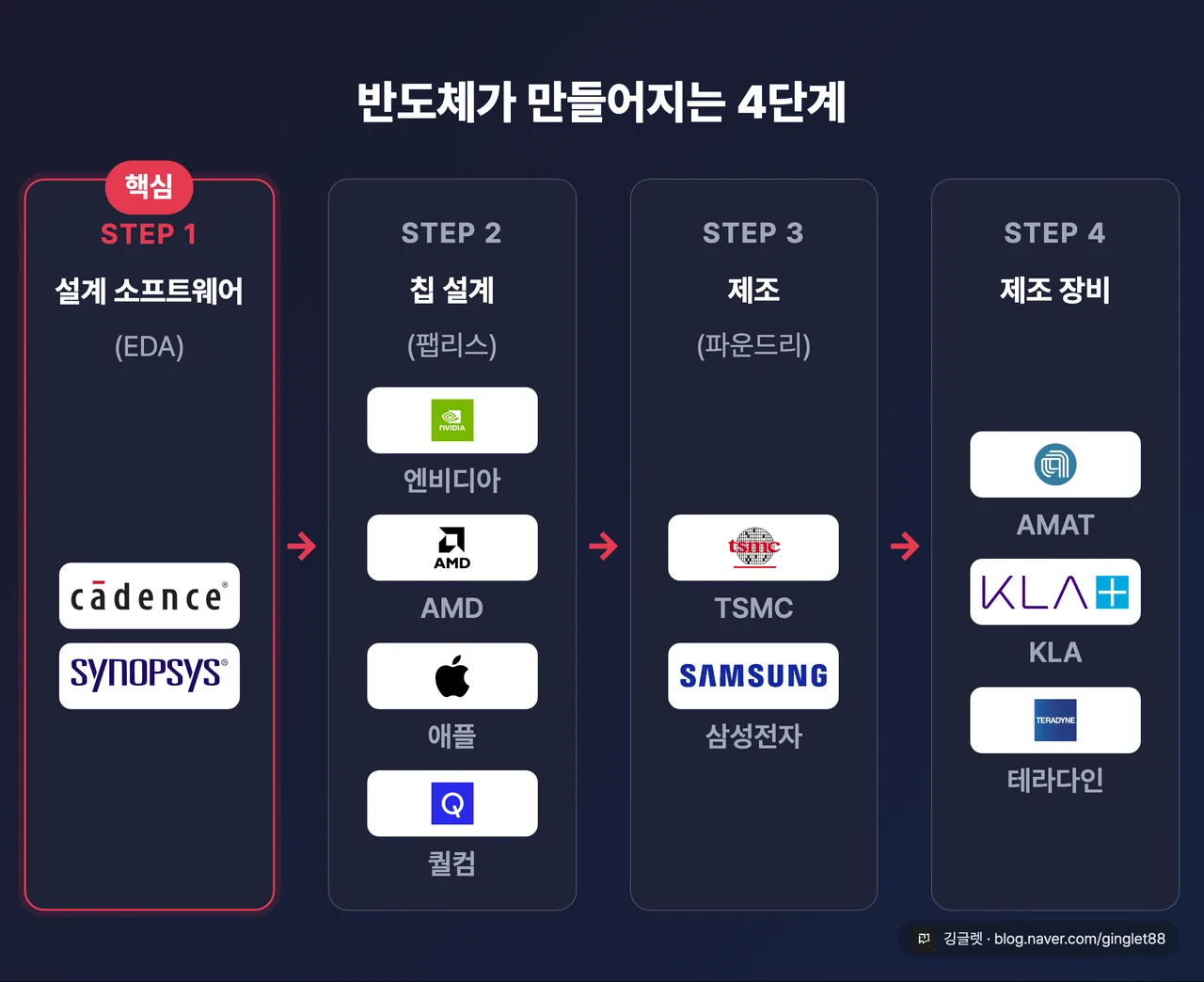

삼성·엔비디아 기사에서 이 이름을 처음 본 분께 맞는 글이에요. 이 회사가 반도체 어디에 서 있는지 구조로 풀어볼게요.
칩을 만들지 않고, 반도체 설계 소프트웨어를 팔아요
케이던스가 파는 물건은 EDA예요. 회로를 자동으로 그리고, 배치하고, 배선하고, 제대로 됐는지 검증하는 소프트웨어 묶음이죠. 요즘 칩 한 개엔 트랜지스터가 수백억 개 들어가요. 사람이 손으로 그릴 수 있는 규모가 아니라서, 설계는 처음부터 끝까지 이 소프트웨어 안에서 돌아가요.
📖 EDA(전자설계자동화)란? 반도체 회로를 사람 대신 그리고 검증해주는 설계 소프트웨어예요. 칩 설계자는 이 툴 위에서 도면을 그리고 시뮬레이션까지 돌려요.

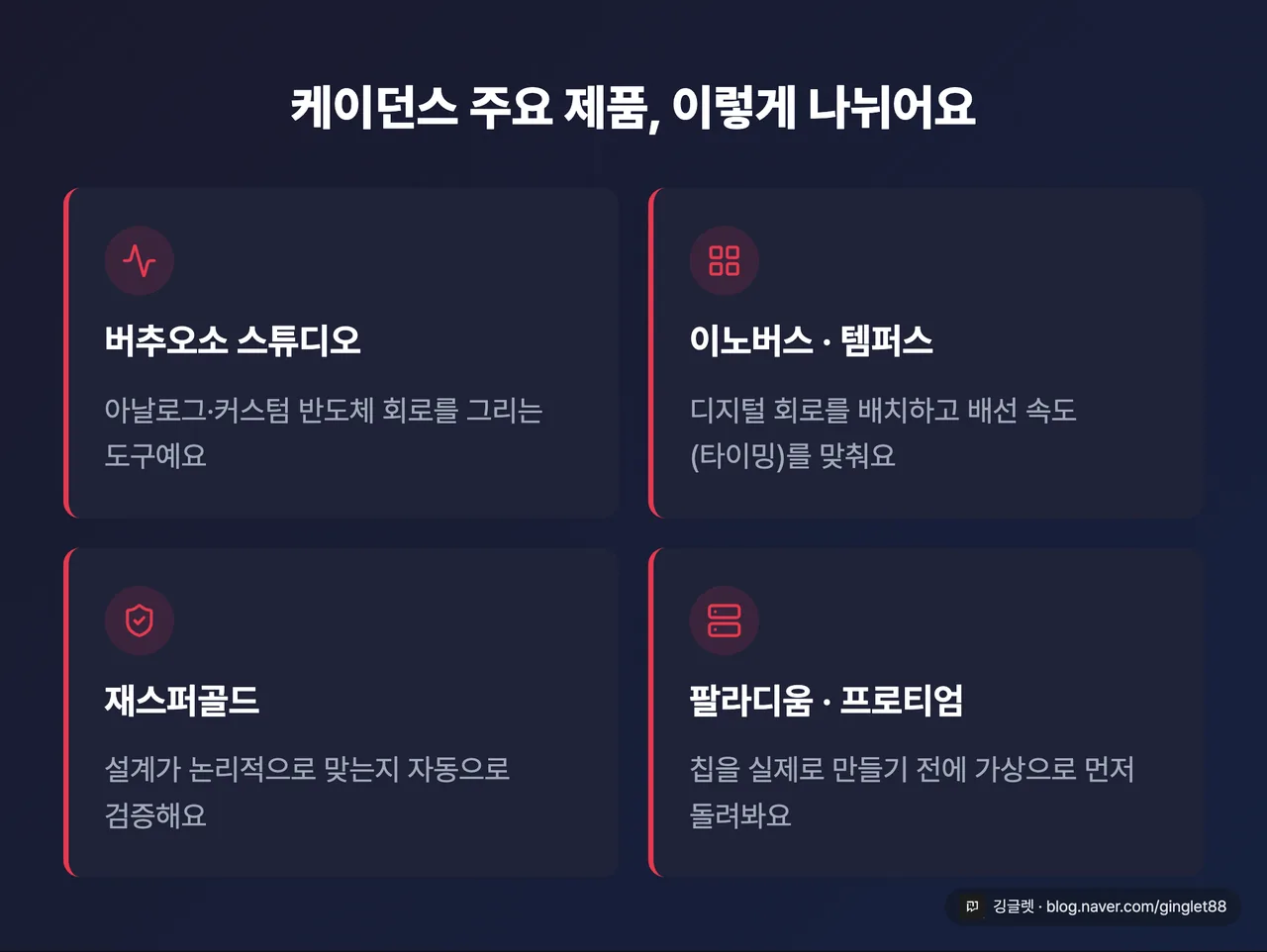

제품 이름은 낯설어도 자리는 다 달라요. 버추오소 스튜디오는 아날로그·커스텀 반도체 설계를, 지너스·이노버스·템퍼스는 디지털 회로 합성과 배치배선·타이밍 분석을 맡아요. 재스퍼골드는 설계가 논리적으로 맞는지 따지는 정형검증 도구고요. 팔라디움·프로티엄은 칩을 실제로 만들기 전에 가상으로 동작시켜보는 장비예요.
✍️ 저는 이 회사 이름을 삼성 파운드리 기사에서 처음 봤어요. 검색창에 ’케이던스’를 쳐봤더니 러닝 케이던스 170·180 같은 달리기 글만 잔뜩 나오더라고요. 자동완성 상위가 전부 달리기 얘기라, 회사를 찾으려면 ’케이던스 디자인 시스템즈’로 풀어 써야 했어요.
규모도 짚고 갈게요. 2025년 기준 연매출은 약 53억 달러, 직원은 약 13,800명이에요. 매출의 약 70%가 EDA 소프트웨어에서 나오고, 나머지는 반도체 설계자산(IP) 라이선스와 시스템 설계 소프트웨어예요(서울경제 보도 기준). 회사는 1988년 SDA 시스템즈와 ECAD의 합병으로 세워졌고, 본사는 캘리포니아 산호세, CEO는 아니루드 데브간이에요.
반도체 밖에도 사업이 있어요. 신약 설계 소프트웨어 자회사 오픈아이 사이언티픽이 있고, 화이자가 그 고객이에요.

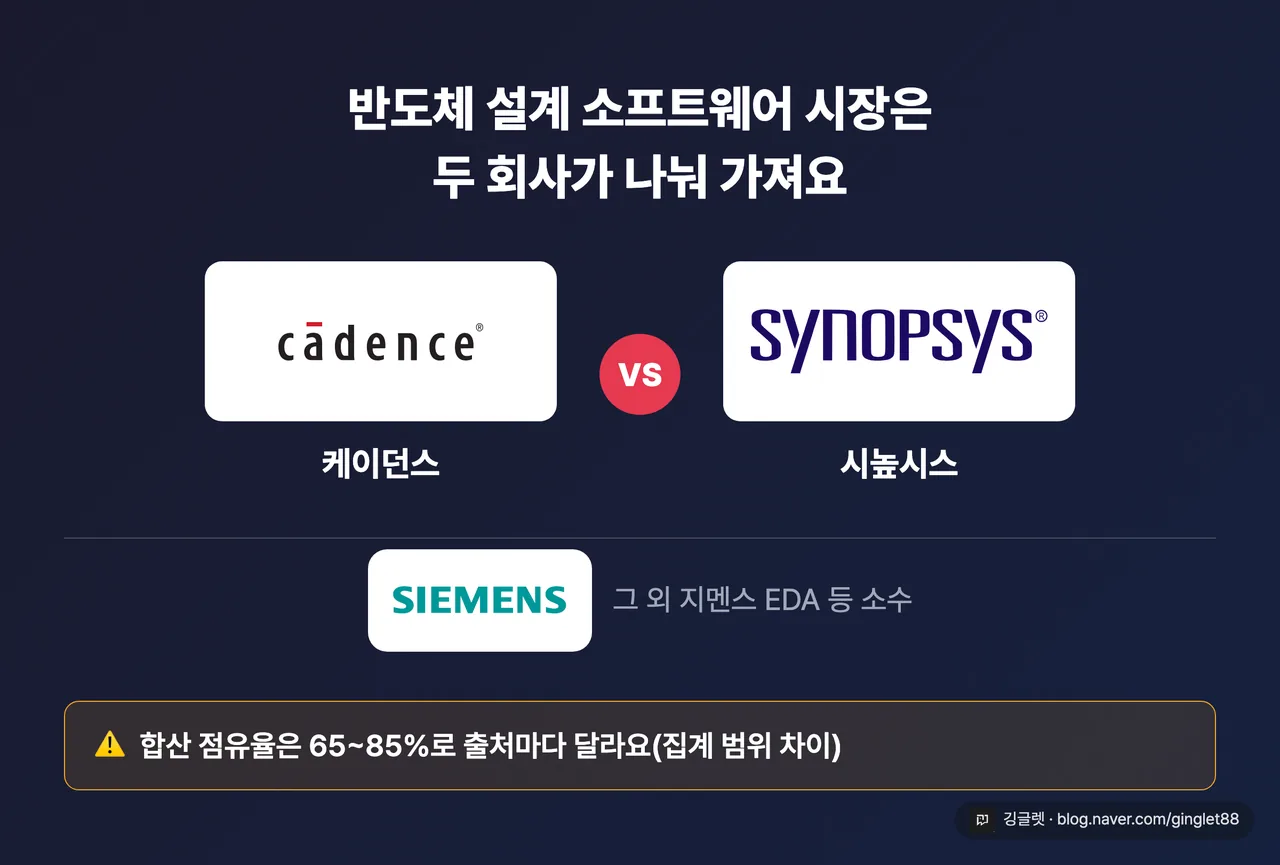

반도체 설계 소프트웨어는 시높시스와 둘이 나눠 갖는 양강 구도예요
이 시장을 케이던스 혼자 쥔 건 아니에요. 시높시스(Synopsys)와 둘이 나눠 갖고 있어요. 3위 지멘스 EDA와는 격차가 크고요.
점유율 숫자는 조사기관마다 다르게 나와요. 두 회사 합산이 65%로 잡힌 자료도, 85%로 잡힌 자료도 있어요. 전체 EDA를 다 세느냐, 반도체 설계 툴만 세느냐에 따라 값이 달라지거든요. 그래서 특정 숫자를 못 박기는 어려워요. 대신 둘이 양강이라는 결론은 모든 출처가 같아요.
여기서 오해하기 쉬운 부분이 하나 있어요. 이 자리를 ’경쟁 없는 독점’으로 보면 틀려요. 오히려 경쟁사 쪽이 더 커지는 중이거든요. 2025년 7월 17일 시높시스는 시뮬레이션 소프트웨어 기업 앤시스(Ansys)를 약 349억 달러(현금 176억 달러+주식 171억 달러)에 인수 완료했어요. 반도체 설계부터 자동차·항공 같은 시스템 전체까지 아우르는 플랫폼으로 넓히면서, 목표 시장을 310억 달러로 잡았고요.

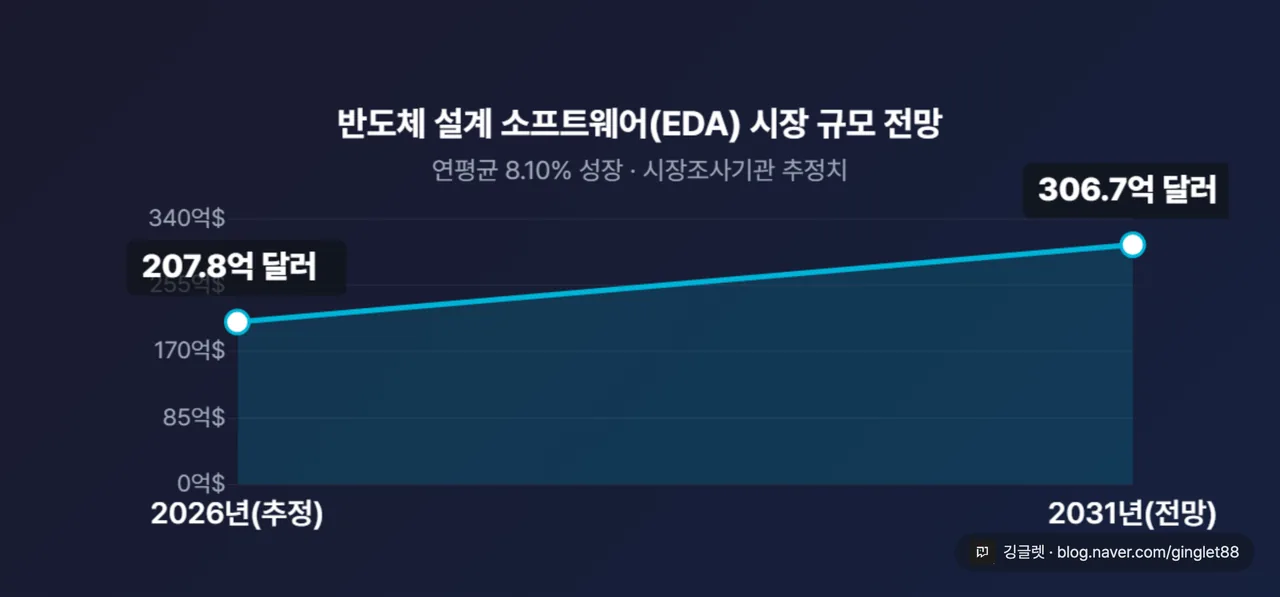

시장 자체는 커지는 쪽이에요. EDA 툴 시장 규모는 2026년 약 207.8억 달러로 추산되고, 연평균 8.10%씩 늘어 2031년 306.7억 달러가 될 거란 시장조사기관 전망이 있어요. 그래서 이 구도는 한 회사의 독점보다 ’둘이 나눠 갖는 필수 인프라’로 읽는 게 정확해요.
미국 개인투자자들이 모이는 레딧(Reddit) 게시판(r/wallstreetbets)에서도 두 회사를 ’EDA 툴 → 칩 설계사 → TSMC’로 이어지는 순서의 맨 앞자리로 놓고 얘기해요.
삼성 2나노 설계 흐름에 케이던스 툴이 들어가요
앞에서 꺼낸 삼성 파운드리 뉴스로 돌아올게요. 5월 28일 글로벌 보도자료가 먼저 나왔고, 7월 1일 서울 서초사옥에서 열린 SAFE 포럼 2026(삼성 파운드리 협력사 행사)에서 세부 내용이 공개됐어요. 국내 언론 아홉 곳 이상이 7월 3일에 동시 보도했고요. 같은 협력을 두 시점에 나눠 알린 내용이에요.
핵심은 인증 설계 흐름이에요. 케이던스가 삼성의 2세대 2나노 공정(회로 선폭 세대 이름)에 맞춰 검증받은 설계 플로우를 내놓는다는 얘기죠. 대상은 디지털 설계, 아날로그 설계, 3D-IC(반도체를 위로 쌓아 붙이는 3차원 집적 설계), 전력 분석과 검증이에요.

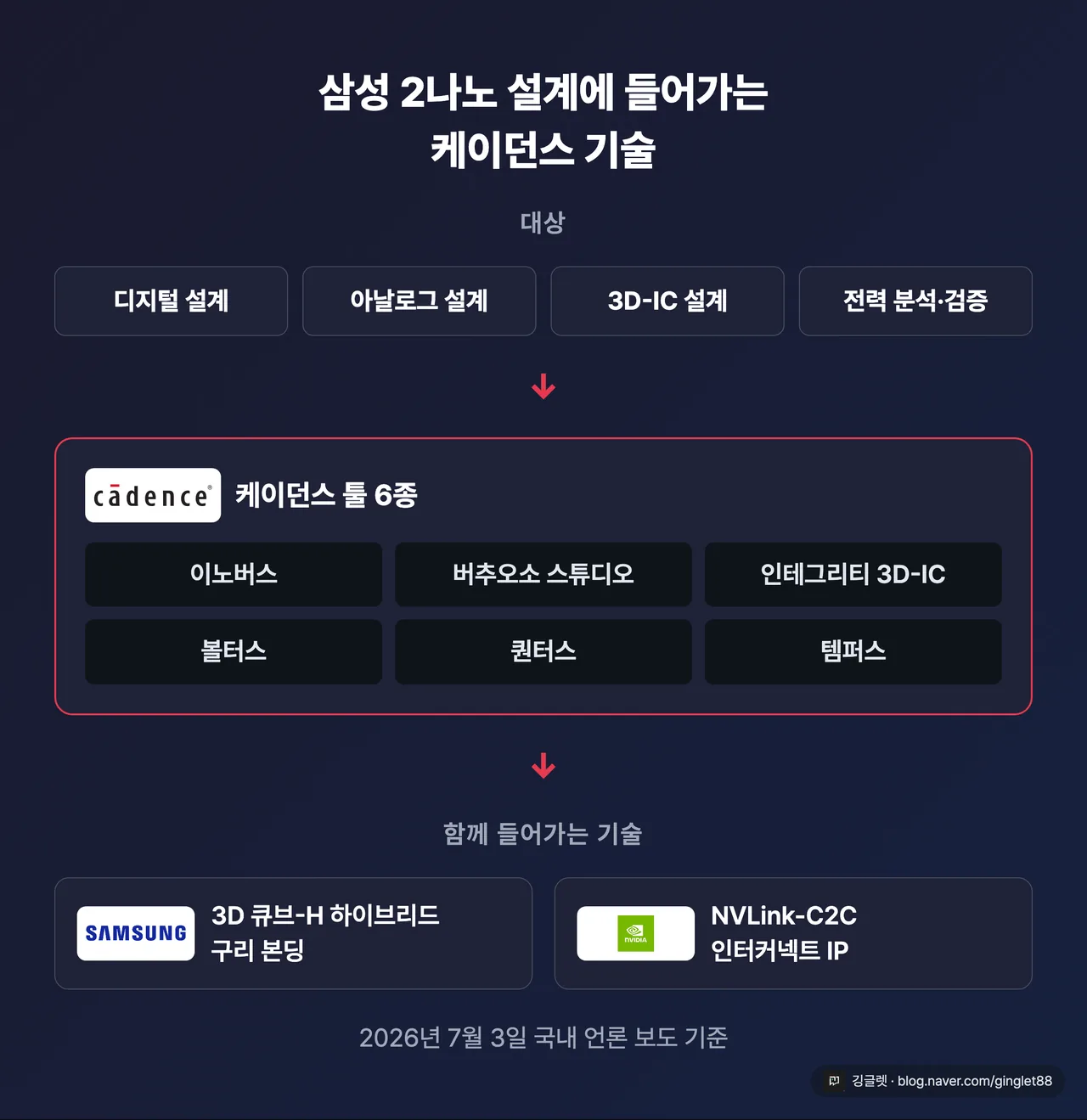

여기에 삼성의 3D 큐브-H 하이브리드 구리 본딩(다이 두 개를 구리로 직접 붙여 쌓는 기술) 지원이 추가됐어요. 3D-IC 설계를 계획부터 사인오프(설계 완료 검증)까지 전 과정 다룬다는 뜻이에요. 들어가는 툴은 이노버스·버추오소 스튜디오·인테그리티 3D-IC·볼터스·퀀터스·템퍼스고, 엔비디아의 NVLink-C2C 인터커넥트 IP와 GPU 가속 EDA 라이브러리도 함께 묶여요.
두 회사는 데이터센터·엣지·로보틱스에 들어갈 차세대 AI 반도체와 고성능컴퓨팅 칩을 겨냥한 협력이라는 취지로 밝혔어요. 로봇·자율주행처럼 물리 세계에서 움직이는 AI, 그러니까 피지컬 AI 수요를 앞에 두고 있고요.
5주 걸리던 칩 검증을 하루 안으로 줄인다는 발표
6월 1일 컴퓨텍스 2026에서 케이던스가 엔비디아 모델을 쓴 AI 에이전트 칩스택(ChipStack)을 완전자율 단계로 끌어올렸다고 발표했어요. 2월에 처음 내놓은 도구를 넉 달 만에 한 단계 올린 거예요. 회사 설명으로는 레벨-5, 그러니까 사람이 붙어 있지 않아도 도는 단계예요.

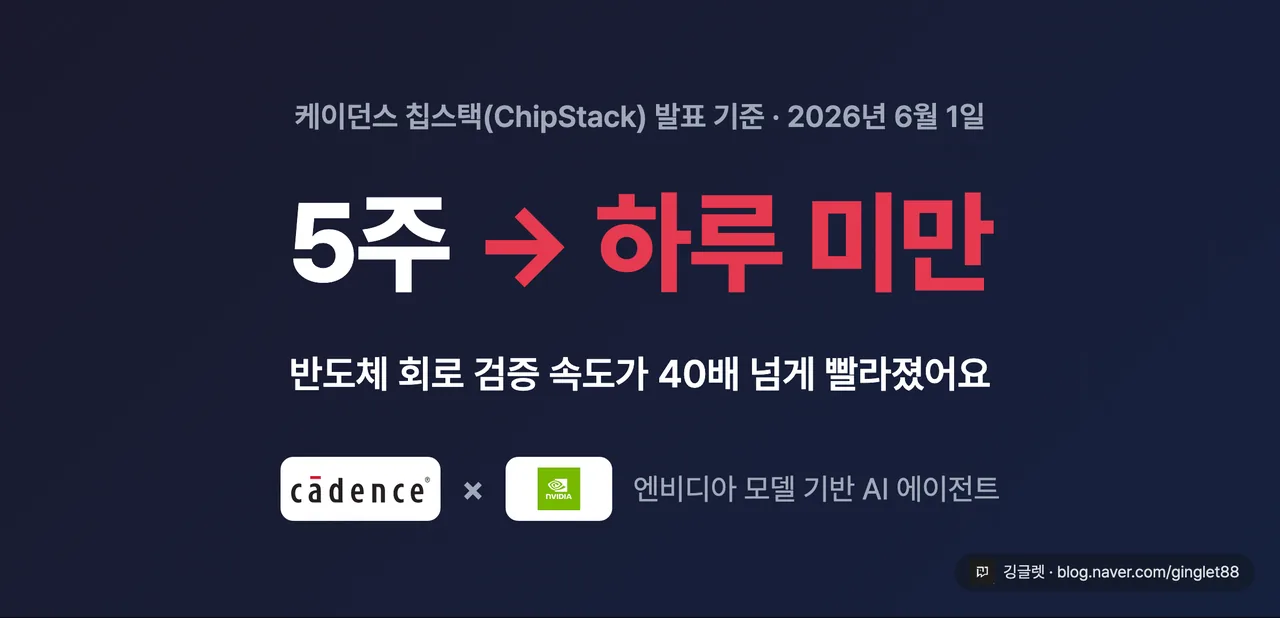

작동 방식은 이래요. 엑셀리엄 로직 시뮬레이터와 재스퍼 정형검증 도구로 수백 건의 시뮬레이션을 알아서 돌려요. RTL(반도체 회로를 코드로 적는 설계 언어) 검증 속도가 40배 이상 빨라져, 보통 5주 걸리던 검증 루프가 하루 안으로 줄어든다고 발표했어요. 초기 도입 기업인 엔비디아·알테라·퀄컴이 설계·검증에서 최대 10배 생산성 향상을 봤다는 내용도 발표에 담겼어요.
✍️ 저도 클로드로 코드를 짜보면 코드 뽑는 시간보다 제대로 도는지 확인하는 시간이 훨씬 길어요. 돌려보고, 깨지고, 다시 고치는 데서 하루가 가거든요. 칩도 같은 자리에서 막혀 있었다니까 5주를 하루로 줄인다는 게 어떤 말인지 조금 잡히더라고요.
엔비디아와의 관계는 이번이 처음이 아니에요. 2025년 5월 7일 케이던스는 밀레니엄 M2000 슈퍼컴퓨터를 공개했는데, 엔비디아 HGX B200 시스템과 RTX PRO 6000 블랙웰 GPU를 얹은 장비예요. 기존 CPU 기반 시스템 대비 최대 80배 성능, 20배 낮은 전력으로 설계 작업을 돌린다고 발표했고, 엔비디아는 이 장비 10대 구매 계획을 밝혔어요. 업계에서는 엔비디아가 케이던스 팔라디움 에뮬레이터의 세계 최대 설치 고객사라는 평가도 나와요.
그렇다고 엔비디아가 케이던스 편이라는 뜻은 아니에요. 엔비디아는 2025년 말 시높시스에 약 20억 달러를 투자해 7대 주주에 올랐어요. 양강 두 곳 모두와 붙어 있어요.
케이던스 디자인 시스템즈 주가는 7월 16일 종가 364.65달러예요
숫자도 정리하고 갈게요. 케이던스 디자인 시스템즈 주가는 7월 16일 종가 기준 364.65달러예요. 전날보다 1.84% 내렸고, 시가총액은 약 1,006억 달러예요.

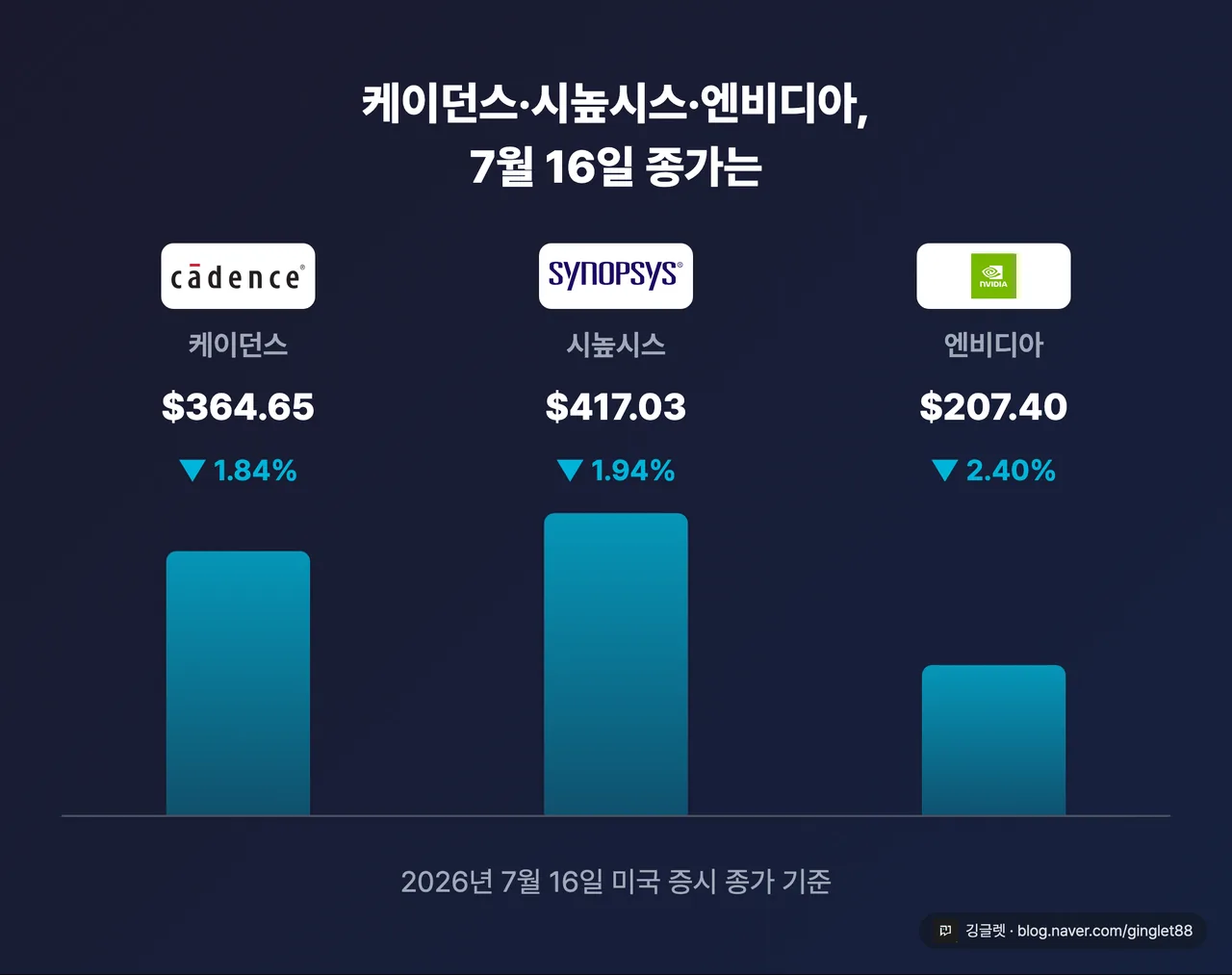

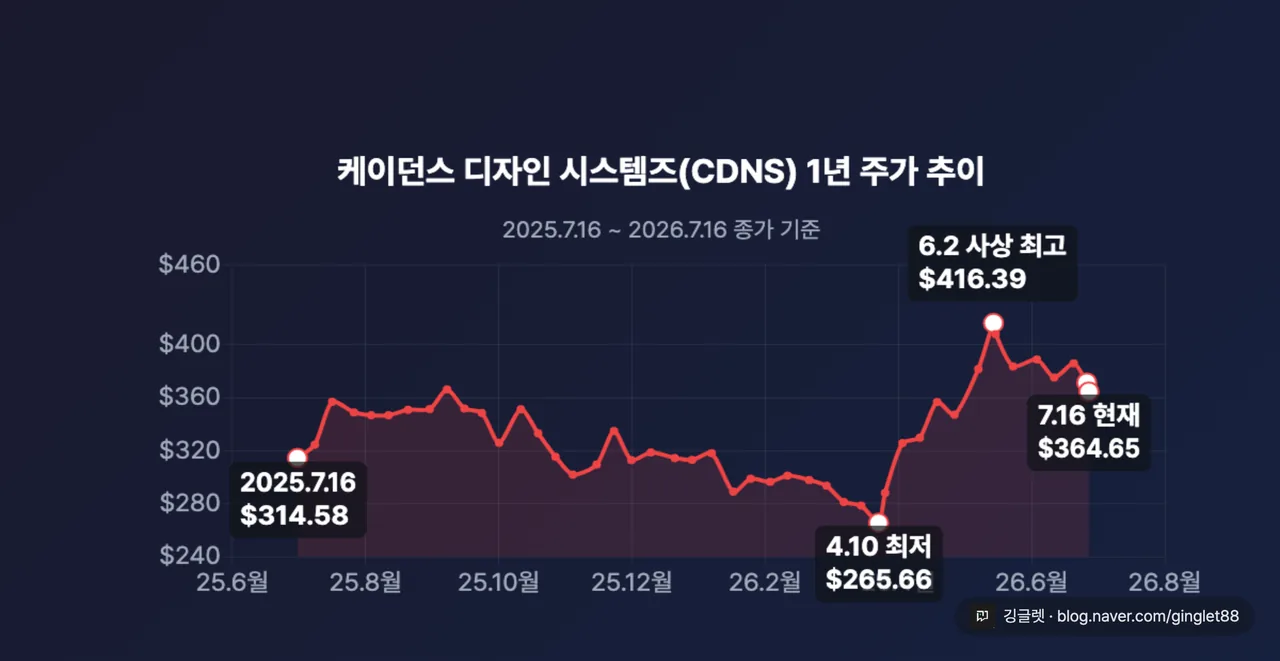

지금은 고점에서 내려온 자리예요. 6월 2일 종가 기준 사상 최고가 416.39달러를 찍은 뒤 약 12% 조정됐거든요. 1년 전인 2025년 7월 16일이 314.58달러였고, 그사이 4월 10일 265.66달러까지 밀렸다가 다시 올라왔어요. 같은 날 종가로 시높시스는 417.03달러(-1.94%), 엔비디아는 207.40달러(-2.40%)였고요.

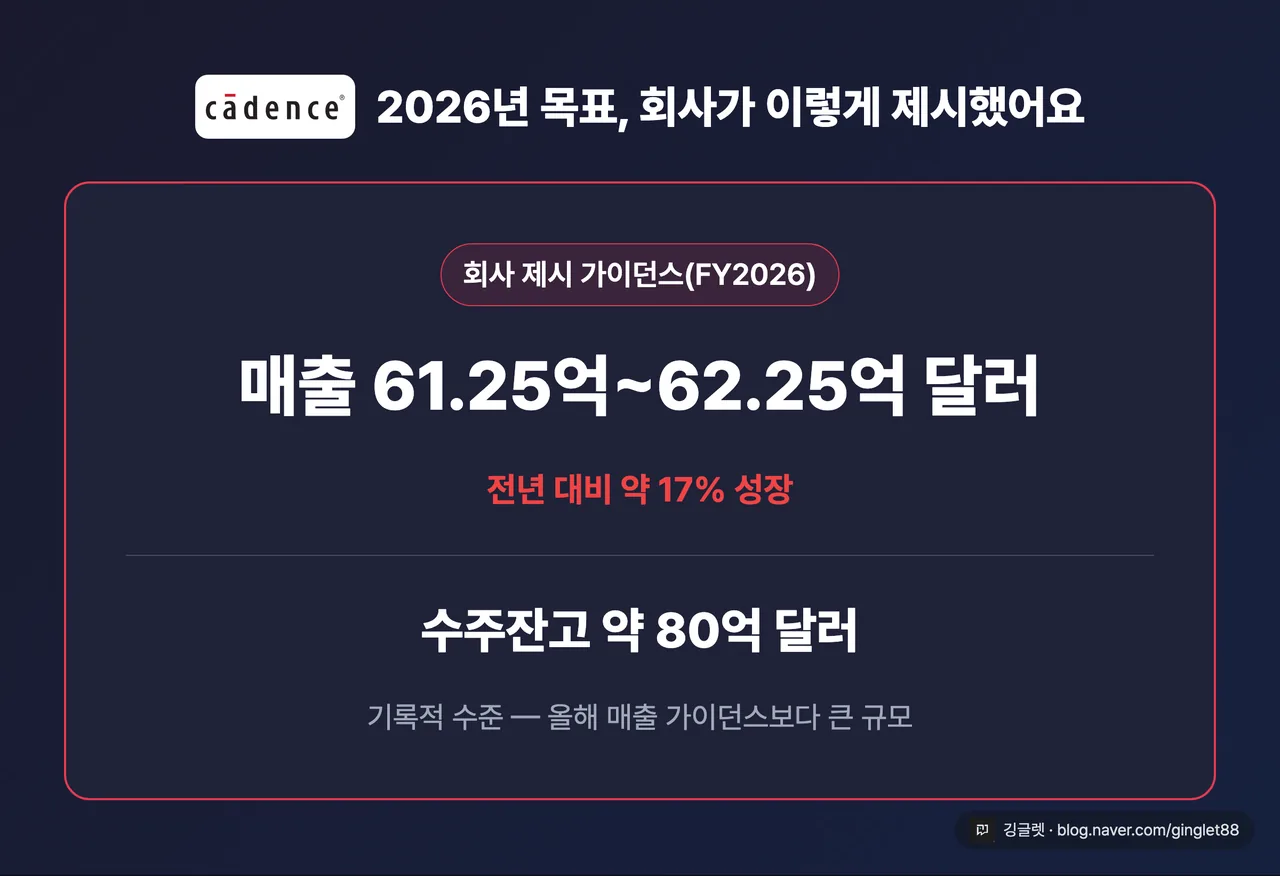

실적 쪽 숫자는 이래요. 회사가 제시한 2026 회계연도 매출 가이던스는 61억 2,500만~62억 2,500만 달러, 전년 대비 약 17% 성장이에요. 수주잔고는 약 80억 달러로 기록적 수준이고요. 그래서 눈여겨볼 건 수주잔고예요. 올해 매출 가이던스(약 62억 달러)보다 큰 80억 달러가 이미 계약으로 잡혀 있다는 얘기거든요.
값이 싼 편은 아니에요. 7월 16일 기준 지난 실적으로 계산한 주가수익비율(PER)이 85.40배, 앞으로 1년 실적 기준으로는 38.82배예요. 지금 주가엔 성장이 계속 붙는다는 전제가 들어가 있어요.
리스크도 하나 있어요. 2025년 7월 케이던스는 중국 국방과학기술대학교(NUDT)에 EDA 기술을 불법 수출한 혐의로 유죄를 인정하고 벌금 1억 4,060만 달러를 냈어요. 미국 상무부는 2025년 5월 중국 수출에 라이선스 요건을 걸었다가 7월에 철회했고, 9월엔 규정을 다시 넓혔다가 11월 미·중 합의로 1년간 유예했어요. 이 유예는 2026년 11월 9일에 끝나요. 규제 방향이 자주 바뀌는 영역이라, 이 회사를 볼 땐 실적만큼 미·중 규제 일정도 같이 챙기면 돼요.
한국에선 케이던스코리아, 분당에 있어요
국내 법인은 케이던스코리아(유)예요. 경기 성남시 분당구 분당 M타워에 자리하고 있고, 등록 기준 36년차 외국계 지사예요. 채용·연봉 정보 플랫폼 잡플래닛 집계로 평균연봉은 6,536만원(응답 11건), 최고는 8,541만원이에요. 조회 시점에 올라온 채용공고는 없었고요.
재미있는 건 검색 수요예요. 자동완성만 보면 국내 관심은 시높시스 쪽이 더 많아요. ‘시높시스 코리아 연봉’·‘시높시스 채용’·’시높시스 뜻’까지 열 개가 뜨는데, 케이던스 디자인 시스템즈는 제안이 세 개뿐이거든요(본문·주가·코리아). 같은 시장을 나눠 갖는 두 회사인데, 한국에서 이름이 알려진 정도는 시높시스 쪽이 앞서요.
자주 묻는 질문
Q. 케이던스 디자인 시스템즈는 어떤 회사예요? 반도체 회로를 그리고 검증하는 설계 소프트웨어(EDA)를 파는 미국 회사예요. 칩을 직접 만들지 않고, 칩을 설계하는 도구를 팔아요. 엔비디아·애플·퀄컴·AMD 같은 설계사와 TSMC·삼성 파운드리가 고객이에요.
Q. 케이던스와 시높시스는 뭐가 달라요? 둘 다 EDA 양강이라 겹치는 영역이 넓어요. 업계에서는 케이던스가 배선·물리설계·에뮬레이션 쪽, 시높시스가 로직설계 쪽에 강점이 있다고 구분해요. 시높시스는 2025년 앤시스를 인수해 시스템 시뮬레이션까지 범위를 넓혔고요.
Q. 검색하면 왜 달리기 얘기만 나와요? ’케이던스’가 러닝에서 쓰는 보폭 리듬을 뜻해서 그래요. 회사를 찾으려면 ’케이던스 디자인 시스템즈’로 풀어 검색하면 돼요.
깅글렛 한줄평
📈 주목 포인트: 칩이 복잡해질수록 설계·검증 소프트웨어가 먼저 들어가요. 삼성 2나노도, 엔비디아 칩도 그 앞자리는 케이던스와 시높시스 둘 중 하나예요.
📉 변수: 지난 실적 기준 PER 85.40배는 성장이 계속 붙는다는 전제가 깔린 값이고, 미국의 중국 수출규제는 방향이 자주 바뀌어요.
마무리

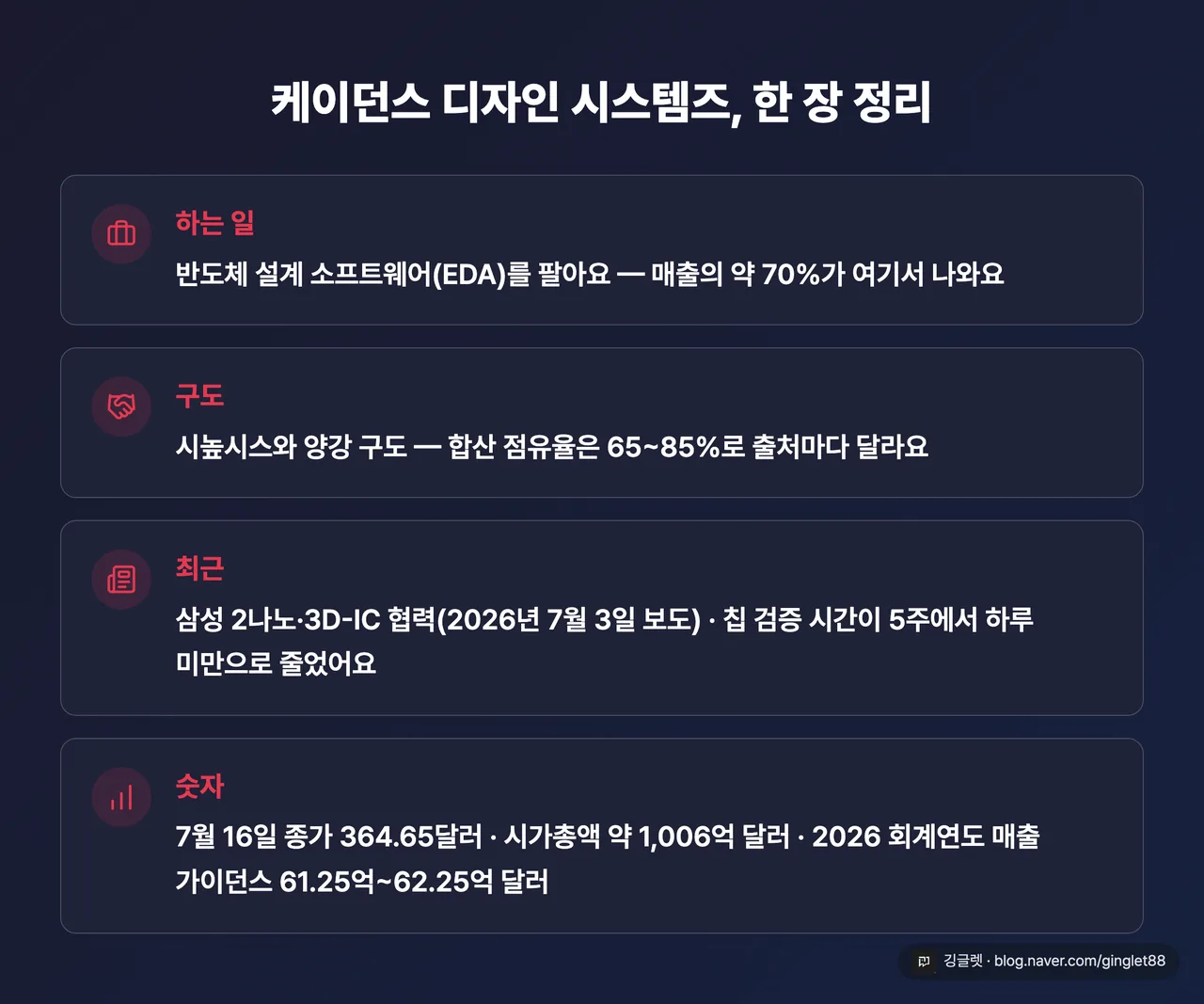

반도체 장비 이야기는 자주 보이는데, 그 장비가 찍을 도면을 누가 그리는지는 잘 안 다뤄지죠. 이번에 좀 파봤더니 그 자리에 소프트웨어 회사 두 곳이 서 있었어요. 이름은 낯설어도 엔비디아 칩부터 삼성 2나노까지 다 지나가는 자리예요.
※ 본 글은 2026년 7월 기준 정보를 바탕으로 작성됐어요. 산업 구조 해설이 목적이고, 특정 종목의 매수·매도 권유나 목표주가 제시가 아니에요. ※ 주가·시가총액·PER은 2026년 7월 16일 미국 증시 종가 기준이라 이후 달라질 수 있어요. 점유율은 조사기관마다 집계 범위가 달라 수치가 다르게 나오고, 시장 규모·성장률은 시장조사기관 추정치예요.
