IBM 0.7나노 반도체, 삼성전자는 어떻게 되나요?

안녕하세요, 깅글렛이에요.

반도체 뉴스 중에 가끔 “이건 진짜 크다” 싶은 게 나오는데, 이번엔 그게 맞는 것 같아요. 2026년 6월 25일(현지 시각), IBM이 세계 최초로 1나노미터 벽을 넘은 0.7나노 칩 기술을 공개했거든요. 손톱 크기에 트랜지스터를 1,000억 개 집적하는 기술이에요. 발표 직후 IBM 주가는 프리마켓에서 최대 6% 급등했다가, 정규장에서 약 1% 내려왔어요. 5년이라는 상용화 시간표가 시장에 부담으로 작용한 거죠. 오늘은 이게 뭔지, 삼성전자에 어떤 의미인지, 그리고 한국 투자자·산업 관계자로서 어떻게 볼 수 있는지 짚어볼게요.

0.7나노가 뭔가요? ‘나노스택’ 쉽게 풀기

📖 나노(nm)란? 1나노미터는 10억 분의 1미터예요. 머리카락 굵기의 약 10만분의 1 수준이죠. 반도체 ’○나노’는 트랜지스터(전기신호를 켜고 끄는 기본 소자)를 얼마나 작게 만들었는지를 나타내는 기술 등급이에요. 다만 2010년대 이후 ’나노 숫자’는 실제 물리 크기와 정확히 일치하지 않는 마케팅 기준이라는 점을 알아두면 좋아요.

지금까지 반도체 성능을 높이는 방법은 단순했어요. 트랜지스터를 더 작게 만들어 같은 면적에 더 많이 넣는 거예요. 근데 2나노급에 가까워지면서 이제 이 방법이 물리적 한계에 부딪히고 있어요. 더 줄이기가 점점 어렵고, 줄여도 전력 누설이나 열 문제가 커지거든요.

IBM이 선택한 해법은 방향을 바꾸는 거예요. 옆으로 더 늘리는 대신, 위로 쌓는 방식이에요. 3D 순차 집적(3D Sequential Integration), 이른바 **나노스택(NanoStack)**이라고 불러요.

📖 나노스택이란? 트랜지스터를 수직 2층으로 쌓는 구조예요. 1층짜리 상가를 옆으로만 넓히는 대신, 같은 땅에 10층 빌딩을 올리는 방식이라고 보면 돼요. 각 층에 서로 다른 소재를 쓸 수 있어서 성능·전력 효율을 층별로 따로 최적화할 수도 있어요.

IBM의 차별점은 층을 쌓을 때 트랜지스터를 살짝 엇갈려(staggered) 배치한다는 거예요. 정렬하지 않고 수평으로 조금 밀어서, 배선이 단순해지고 게이트 폭을 65% 늘릴 수 있었다고 해요. 두 층을 붙이는 본딩 기술도 핵심인데, IBM은 300mm 웨이퍼 전체에서 편차 1.5nm 이내를 달성했다고 밝혔어요.

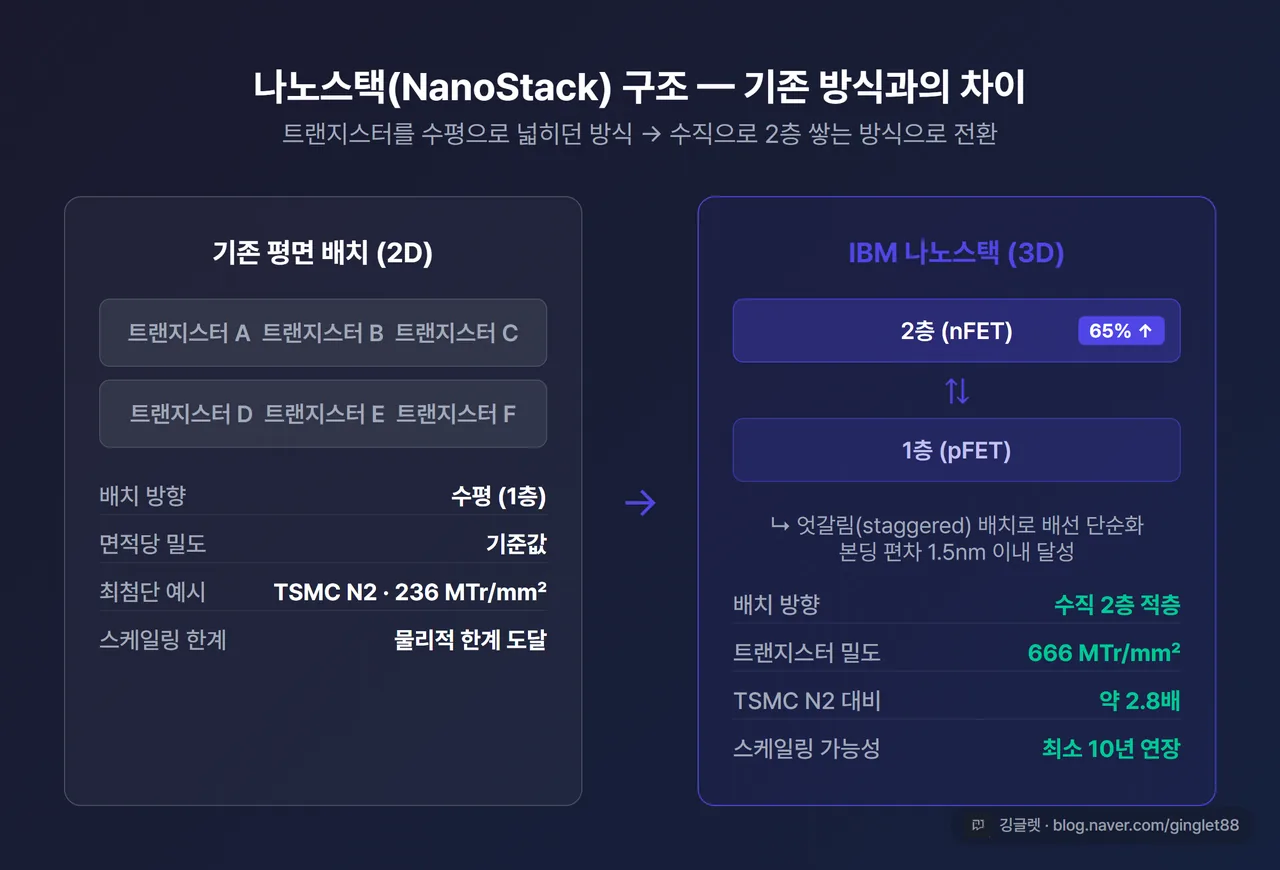

나노스택 구조 인포그래픽 - ‘기존 평면 배치(2D)’ vs ‘IBM 나노스택(수직 2층 엇갈림)’ 비교 다이어그램, 트랜지스터 수직 적층 구조 시각화, 브랜드 다크 배경

수치로 보는 IBM 0.7나노 성능

숫자로 보면 더 명확해요. IBM의 0.7나노 나노스택은 IBM 2나노(2021년) 대비 이런 차이예요:

트랜지스터 밀도: 666 MTr/mm² (TSMC N2 약 236, 삼성 SF2 약 206, 인텔 18A 약 184)
동일 전력 조건 성능: 최대 50% 향상
동일 성능 조건 에너지 효율: 최대 70% 개선
SRAM 면적: 40% 축소
표준 셀 면적: 51% 축소

그러니까 지금 파운드리 업계 최첨단(TSMC N2, 약 236 MTr/mm²)보다 트랜지스터를 2.8배 더 집적할 수 있다는 게 IBM의 주장이에요. 이게 실현되면, IBM은 AI 가속기에 이 기술을 적용할 경우 현재 약 1,500 TOPS(초당 연산 횟수) 수준에서 약 9,000 TOPS로 6배 향상될 것으로 추정하고 있어요. 단, 이건 IBM이 자체 추정한 수치라는 점을 명시해 둘게요.

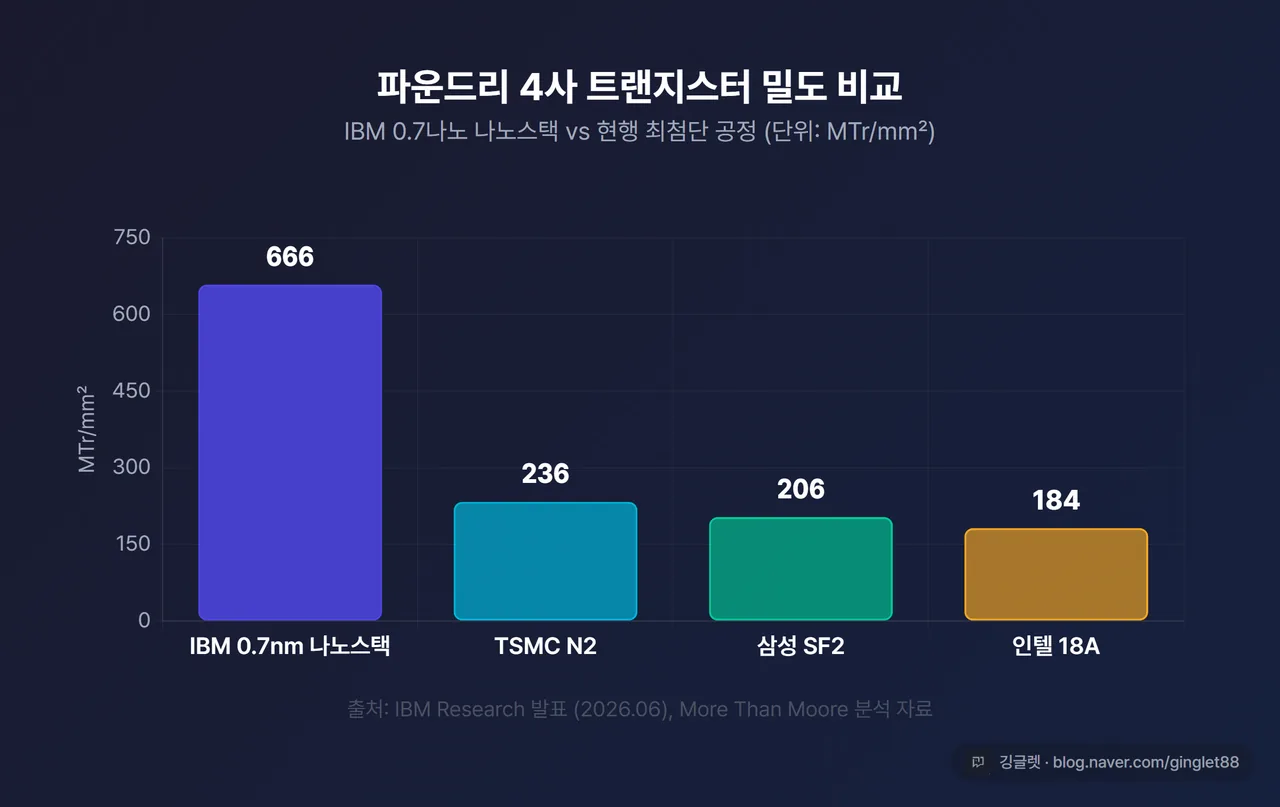

트랜지스터 밀도 비교 막대 차트 - IBM 0.7나노(666), TSMC N2(236), 삼성 SF2(206), 인텔 18A(184) MTr/mm² 단위, 브랜드 다크 배경, 출처: More Than Moore/IBM

IBM은 왜 직접 만들지 않나 — ‘공장 없는’ IP 기업의 전략

여기서 핵심 질문 하나. IBM이 이렇게 대단한 기술을 공개했는데, IBM 반도체 칩을 어디서 사냐고요? 사실 살 수 없어요. IBM은 직접 반도체를 만드는 공장(팹)이 없거든요.

📖 팹리스(Fabless)란? 설계·연구는 하지만 제조 공장 없이 운영하는 반도체 기업이에요. 설계한 회로도를 TSMC·삼성전자 같은 파운드리(위탁 생산 공장)에 맡겨 만드는 방식이죠.

IBM은 이미 몇 년 전 제조 공장을 GlobalFoundries에 팔았어요. 지금은 연구개발과 IP(지식재산) 라이선싱에만 집중하는 구조예요. 원천 기술 특허를 선점한 뒤 이걸 TSMC·삼성·인텔 같은 파운드리에 라이선싱해 수익을 내는 거예요. 마치 퀄컴이 설계만 하고 삼성이 만드는 것처럼요.

IBM 기술 이전 이력을 보면, 이미 일본 라피더스에는 나노시트 기반 2나노 기술이 이전되고 있고, 삼성전자와는 2020년 차세대 CPU 생산 계약을 맺은 이력도 있어요.

그럼 이번 나노스택 기술의 제조 파트너는 누구일까요? IBM의 Jay Gambetta 디렉터는 “제조 파트너는 추후 발표할 것”이라고만 했어요. 아직 공식 파트너가 없다는 거예요.

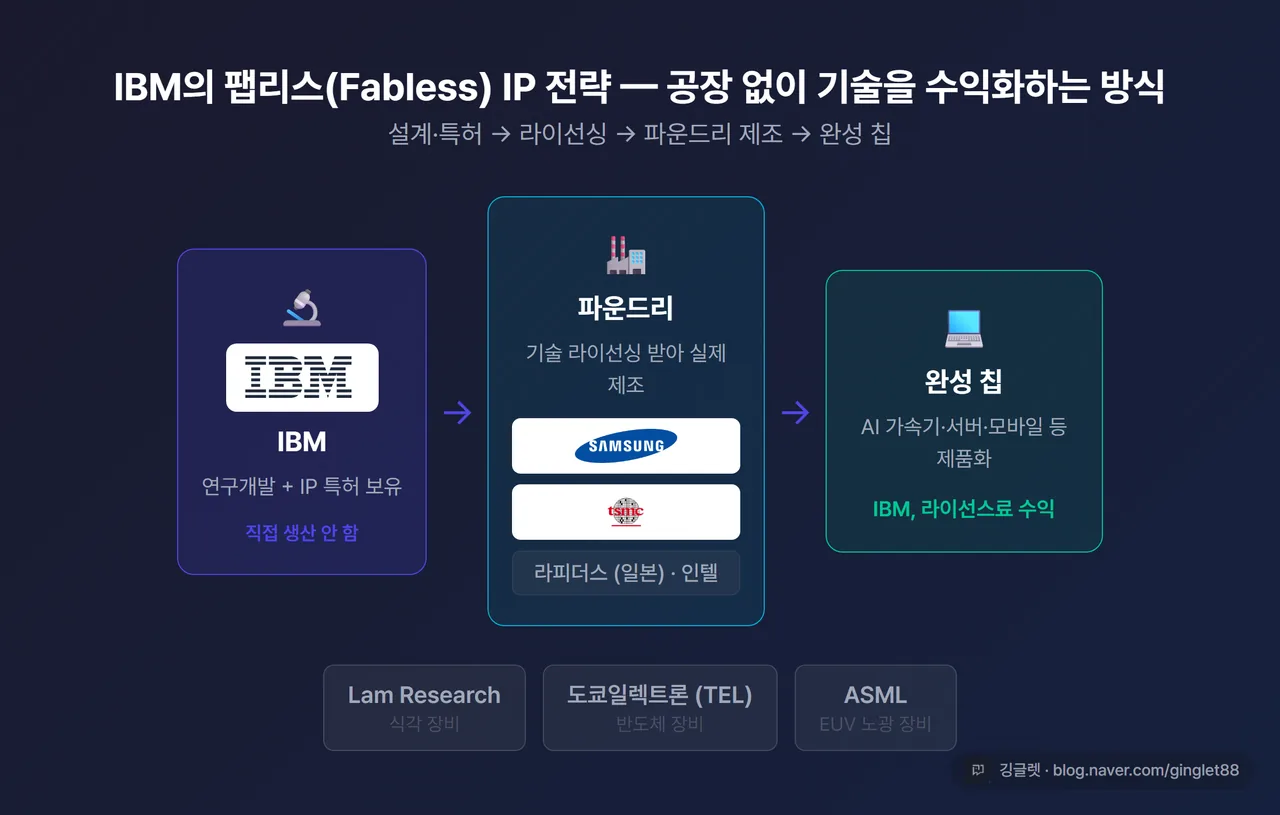

IBM의 팹리스 IP 전략 인포그래픽 - IBM(연구·IP) → 파운드리(삼성·TSMC·라피더스) → 완성 칩 흐름 다이어그램, 주요 협력 파트너(Lam Research·도쿄일렉트론·ASML) 아이콘 포함

삼성전자·SK하이닉스에 미치는 영향

이게 한국 투자자와 산업 관계자에게 어떤 의미일까요? 전문가들 평가를 먼저 보면요.

상명대 이종환 교수는 “반도체 설계는 소자, 회로, 시스템 순으로 이어지는데, 이번 기술은 소자 성능을 구현한 것이며 실제 파운드리 시장에 미칠 영향은 크지 않을 것”이라고 평가했어요. 고려대 신창환 교수도 “비슷한 수준의 1나노 이하 반도체 연구 논문은 다수 진행됐고, 삼성전자도 유사한 ‘3D 적층 전계효과 트랜지스터’ 기술을 학회에서 발표한 바 있다”고 밝혔어요.

한국 전문가들의 공통된 시각은 단기 영향은 제한적이라는 거예요.

삼성전자 입장에서는 이렇게 정리할 수 있어요.

단기(2~3년): IBM 나노스택이 아직 양산 전이라 직접 경쟁 상황이 아니에요. 지금은 2나노 GAA 공정 수율을 올리는 게 핵심이에요.
중기(약 5년): IBM의 제조 파트너 선정 단계가 되면 얘기가 달라질 수 있어요. 삼성의 3D 적층 FET 기술 방향성이 IBM 나노스택과 유사해서 기술 접점이 있거든요. 만약 파트너로 선정된다면 파운드리 부문에 긍정적인 계기가 돼요.

SK하이닉스는 HBM(고대역폭 메모리) 중심 기업이라 로직 미세공정과 직접 연관성은 낮아요. IBM이 언급한 SRAM 면적 40% 축소는 미래 메모리 설계에 참고 자료가 될 수 있지만, 당장 실적·주가에 미치는 영향은 제한적으로 봐야 해요.

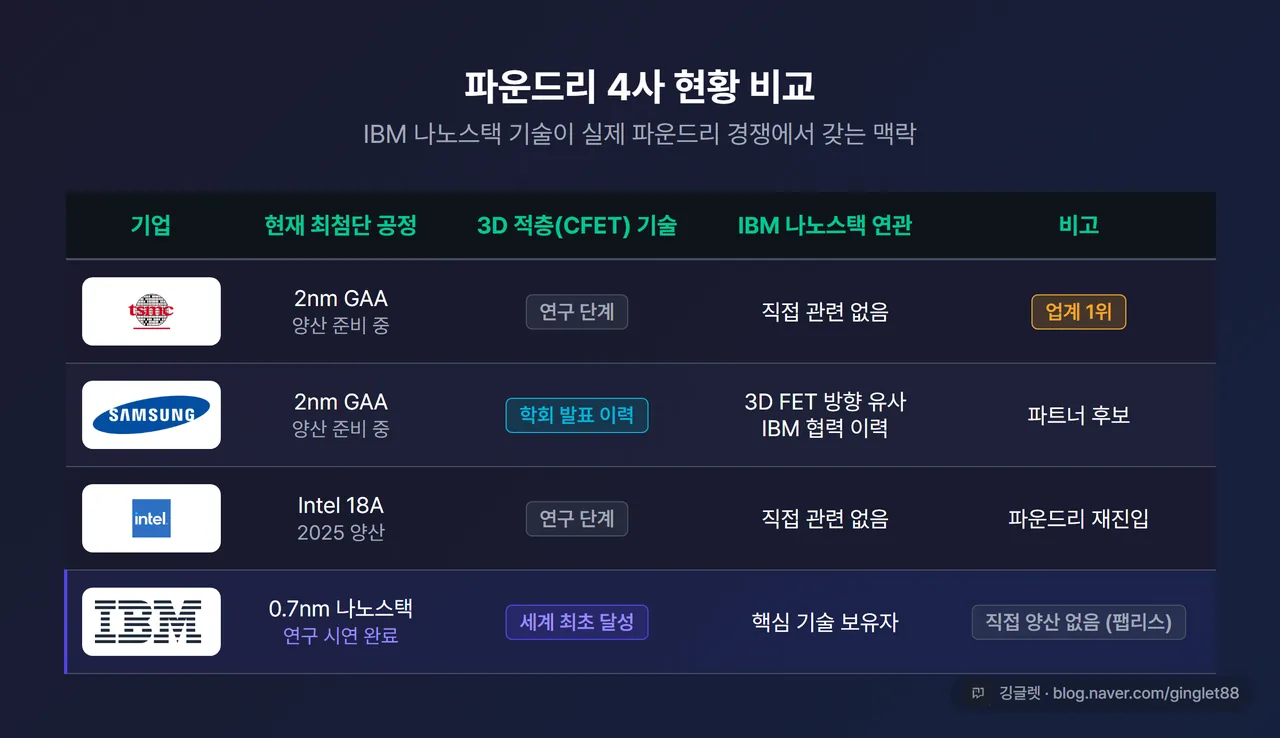

파운드리 3강 현황 비교표 - TSMC(현재 공정: 2nm GAA 양산 준비, CFET: 연구 중, 비고: 업계 1위) / 삼성전자(2nm GAA 양산 준비, 학회 발표 이력, IBM 협력 이력) / 인텔(18A, 연구 중) / IBM(팹리스, 0.7nm 달성, 직접 양산 미진행) — 다크 배경 표

상용화까지 최소 5년 — 넘어야 할 산들

이 기술이 실제 손에 쥘 수 있는 제품으로 나오려면 얼마나 걸릴까요? IBM 자신은 “5년 내(약 2031년)“를 목표로 하고 있어요. 근데 이건 IBM의 낙관적 목표치예요. 현실적으로 넘어야 할 과제가 여러 개 있거든요.

열 관리: 제조 과정 중 층을 쌓을 때 아래층 연결부를 녹이지 않도록 온도를 400°C 이하로 유지해야 해요. IBM은 이를 해결했다고 밝혔지만 구체적 방법은 아직 공개 안 했어요.
수율 문제: 여러 층을 쌓다 보면 어느 한 층에 결함이 생기면 칩 전체가 불량이 돼요. 수율을 높이는 게 양산 비용과 직결돼요.
EDA 도구 부재: 3D 트랜지스터 구조를 다루는 새로운 설계 자동화 소프트웨어가 아직 없어요. 이걸 따로 개발해야 해요.
공급망 구축: Lam Research, 도쿄일렉트론(TEL), ASML 같은 장비·소재 파트너와 새 공급망을 전체적으로 구축해야 해요.
제조 파트너 미지정: 누가 이 기술로 양산할지 아직 확정되지 않았어요.

그래서 MIT Technology Review는 이번 발표를 “무어의 법칙 최소 10년 연장 가능성”으로 해석하면서도, 실험실 시연과 실제 수익 창출 사이의 간격이 상당하다고 짚었어요. IBM 주가가 프리마켓 6% 급등 후 정규장에서 1% 하락 전환한 것도 이 이유예요.

✍️ 반도체 기술 발표를 꾸준히 보다 보면 “세계 최초”라는 말이 얼마나 자주 나오는지 알게 돼요. 저도 이번 IBM 발표 보고 처음엔 “삼성이 바로 영향 받는 건가?” 싶었거든요. 근데 전문가 코멘트를 보면서 ’연구 단계 발표’와 ’양산 기술’은 다르다는 걸 다시 확인했어요. 지금부터 5년 후를 내다보고 어떻게 움직이느냐가 진짜 승부처인 것 같아요.

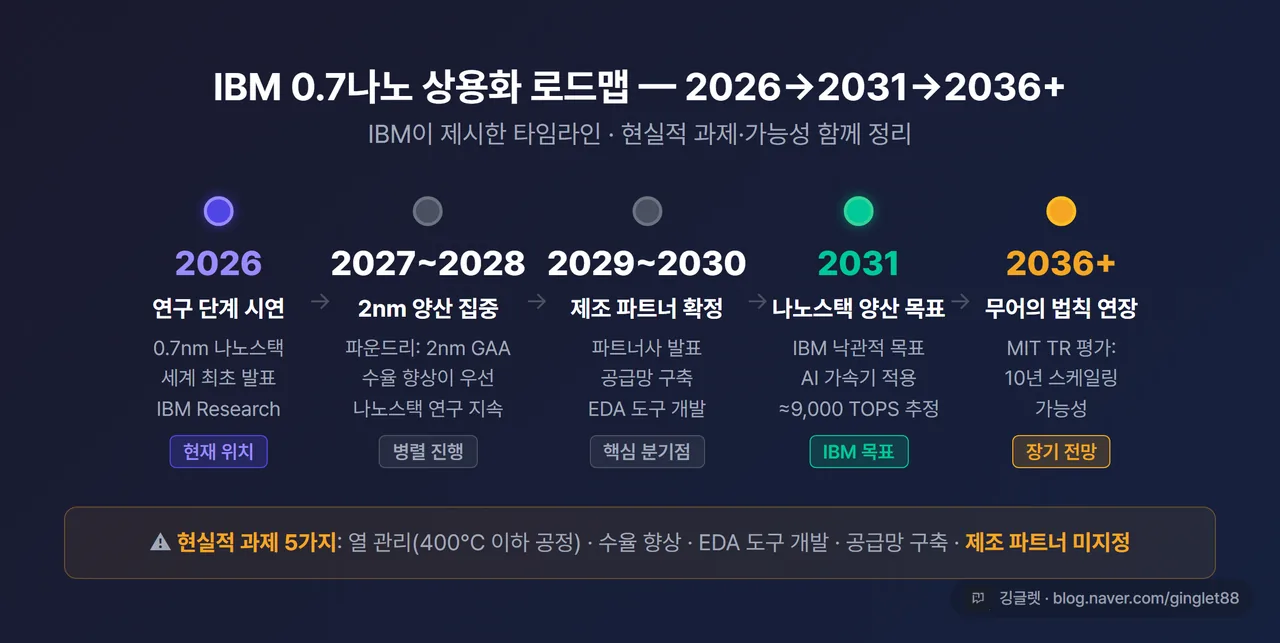

IBM 0.7나노 상용화 로드맵 타임라인 인포그래픽 - 2026(연구 단계 시연) → 2027~2028(2nm 양산 집중·나노스택 연구 継続) → 2031(나노스택 양산 목표) → 2036+(10년 스케일링 가능성), 다크 배경 타임라인

자주 묻는 질문

Q. IBM 0.7나노 칩은 지금 살 수 있나요?

아니에요. 2026년 6월 현재 이건 연구 단계 시연이에요. 실제 구매할 수 있는 칩은 없고, 양산 목표는 약 2031년이에요.

Q. IBM이 공장이 없으면 이 기술이 어떻게 제품이 되나요?

IBM은 특허·기술을 라이선싱해 삼성·TSMC·인텔 같은 파운드리에 넘기는 방식으로 수익화해요. 제조 파트너가 확정되면 그 파운드리가 실제 칩을 만들게 돼요. 아직 파트너는 공식 발표 전이에요.

Q. 삼성전자 주가에 바로 영향이 있나요?

국내 전문가들은 단기 영향이 제한적이라고 평가해요. 지금 삼성은 2나노 수율 경쟁이 우선이고, IBM 나노스택 상용화까지는 약 5년이 남아 있어요. 다만 IBM의 파트너가 삼성으로 결정된다면 중기적으로 파운드리 경쟁력 회복의 계기가 될 수 있어요.

깅글렛 한줄평

💬 IBM 0.7나노는 “연구실에서 세계 최초”지 아직 “공장에서 양산”이 아니에요. 5년이라는 시간표를 그대로 믿기보다는, 누가 파트너가 될지 지켜보는 게 투자자든 산업 관계자든 더 실용적인 관점이에요.

마무리

IBM 0.7나노 나노스택, 기술적으로는 분명 의미 있는 진전이에요. 다만 연구 발표와 실제 제품 사이에는 수율·공급망·제조 파트너라는 과제가 남아 있고, 상용화는 낙관적으로 잡아도 2031년이에요. 지금 당장보다 5년 후 파트너 발표 시점이 진짜 분기점이 될 것 같아요. 다음 글에서는 반도체 분야 최신 동향 또 정리해볼게요.

※ 본 글은 2026년 6월 기준 정보를 바탕으로 작성됐어요. IBM의 기술 로드맵·파트너 발표는 추후 변경될 수 있어요. ※ 본 글은 정보 제공 목적의 산업 해설이에요. 특정 종목의 매수·매도를 권유하지 않아요.
